SEMÁFORO COM ARDUINO.

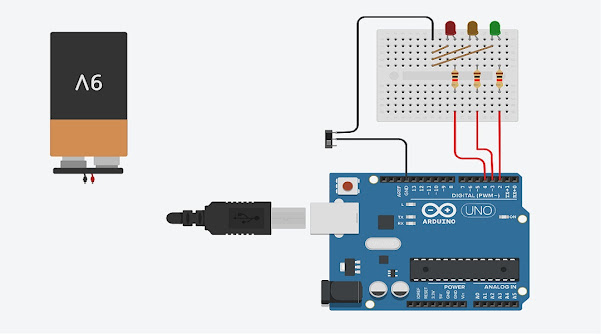

 Semáforo com arduino uno: um projeto bem simples de desenvolver e perfeito para iniciante no mundo da robótica.

Materiais necessários para o desenvolvimento do projeto:
  •  Um Arduino
  •  Um LED vermelho
  •  Um LED verde
  •  Um LED amarelo
  •  Alguns fios ou jumper
  •  Uma Bateria de 9v
  •  Um interruptor " caso deseje".

BAIXE O CODIGO AQUI  DOWNLOAD


code CODIGO



 void setup() {

 pinMode(8, OUTPUT);  // PINO 8 LED VERDE
 pinMode(9, OUTPUT);  // PINO 9 LED AMARELO
 pinMode(10, OUTPUT); // PINO 10 LED VERMELHO

}

void loop() {

  digitalWrite(8, HIGH);  // LIGAR LED VERDE
  delay(3000);            // TEMPO QUE O LED FICA LIGADO
  digitalWrite(8, LOW);   // DESLIGA LED VERDE
  delay(500);             // TEMPO QUE O LED FICA DESLIGADO


  digitalWrite(8, HIGH); //
  delay(500);            //
  digitalWrite(8, LOW);  //
  delay(300);            //
  digitalWrite(8, HIGH); //
  delay(500);            // O LED VERDE FISCA EM MODO DE ALERTA ( PISCANDO ).
  digitalWrite(8, LOW);  //
  delay(300);            //
  digitalWrite(8, HIGH); //
  delay(500);            //
  digitalWrite(8, LOW);  //
  delay(300);            //


  digitalWrite(9, HIGH);  // LIGAR LED AMARELO
  delay(1500);            // TEMPO QUE O LED FICA LIGADO
  digitalWrite(9, LOW);   // DESLIGA LED AMARELO
  delay(500);             // TEMPO QUE O LED FICA DESLIGADO

  digitalWrite(10, HIGH); // LIGAR LED VERMELHO
  delay(2500);            // TEMPO QUE O LED FICA LIGADO
  digitalWrite(10, LOW);  // DESLIGA LED VERMELHO
  delay(500);             // TEMPO QUE O LED FICA DESLIGADO

}
